Faire passer des produits d'un niveau à l'autre, alimenter une trémie, charger une benne, desservir une mezzanine d'entrepôt ou relier deux postes situés à des hauteurs différentes : c'est le rôle du convoyeur élévateur. Il remplace les montées en chariot, les escaliers et les manutentions répétitives par un transport continu, à la vitesse de votre ligne de production. Selon les métiers, on parle aussi de tapis élévateur ou de transporteur élévateur, mais le principe reste le même : élever des cartons, des bacs, des sacs ou des produits en vrac sur une pente maîtrisée, sans chute ni recul.
Concrètement, il s'agit d'un convoyeur à bande équipée de tasseaux, d'un convoyeur à bande modulaire en col de cygne ou d'un transporteur à chaîne en caisson, monté sur une structure en acier peint, galvanisé ou en inox. Les différents types d'élévateurs se choisissent selon les produits (cartons, bacs, sacs, pièces, vrac), les charges légères, moyennes ou lourdes, la hauteur à franchir, la longueur disponible et le débit recherché.
Les contraintes propres à l'élévation des produits
Monter des produits n'est pas les transporter à plat. Au-delà d'une certaine pente, un carton glisse, des pièces roulent, un sac se déforme, un produit en vrac recule sur la bande. Les tasseaux, une bande à forte adhérence ou des bords de contenance retiennent la charge pendant la montée. Les points de transfert, en bas comme en haut de l'élévateur, sont tout aussi sensibles : c'est là que se jouent les chutes et les bourrages, surtout quand plusieurs types de produits partagent la même ligne.
Il faut aussi composer avec l'espace : hauteur sous plafond, longueur disponible au sol, différents niveaux à desservir, accès pour l'entretien et le bon fonctionnement de l'ensemble. Une pente trop forte fait perdre de la capacité, une pente trop douce allonge le convoyeur et prend de la place. Enfin, l'environnement change selon les secteurs : poussière et charges lourdes ou abrasives en carrière et en agriculture, exigences d'hygiène et inox en agroalimentaire, cadence élevée et flux continus en entrepôt logistique.
Quels systèmes pour quelle application ?

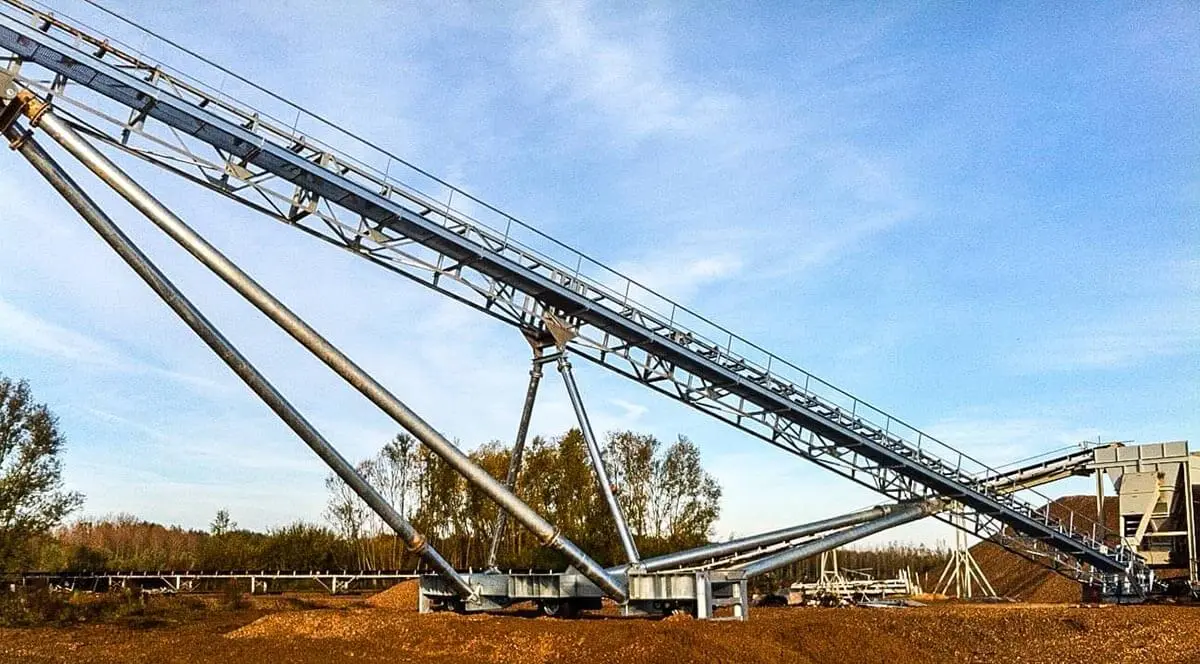

Pour les charges légères à moyennes (cartons, bacs, pièces ou produits emballés), le convoyeur à 1 ou 2 inflexions, aussi appelé col de cygne, enchaîne une partie horizontale, une pente et une sortie horizontale à l'étage supérieur. En bande modulaire ou en bande PU à entraînement positif, avec ou sans tasseaux, il élève les produits sans glissement et se raccorde aux convoyeurs à rouleaux, aux courbes et aux postes de travail existants ; sa version agroalimentaire en inox répond aux exigences de nettoyage. Pour les produits en vrac (céréales, engrais, terre, gravats ou granulats), la sauterelle, fixe ou mobile, et le stacker élèvent la matière jusqu'à une trémie, une benne ou une zone de stockage en tas.
Le redler, transporteur à chaîne en caisson, permet le transport en vrac de sciure, de copeaux ou de pellets avec une grande inclinaison, dans un caisson totalement étanche. Pour les charges lourdes et les produits abrasifs, la bande caoutchouc prend le relais. Dans tous les cas, ces convoyeurs élévateurs se combinent avec nos convoyeurs à plat, nos courbes, nos convoyeurs à rouleaux et nos tables de transfert pour former un système de convoyage complet, de l'accumulation en entrée jusqu'au stockage en hauteur.
Pourquoi ça compte pour votre production
Un convoyeur élévateur supprime des gestes pénibles : plus besoin de porter des cartons ou des sacs dans un escalier ni de charger une trémie à la pelle. Les opérateurs travaillent à bonne hauteur, les flux deviennent réguliers et le stockage en hauteur libère de la surface au sol, en atelier comme en entrepôt. La sécurité suit : protections aux points rentrants et mise en conformité machine sont pensées dès la conception.
C'est aussi un gain de place et de temps : en reliant directement deux niveaux, l'élévateur évite les reprises en chariot, réduit les temps de transfert entre les postes et fluidifie les flux de produits sur toute la ligne. Une zone d'accumulation en amont absorbe les variations de cadence, et un moteur bien dimensionné assure un fonctionnement régulier sans surconsommer d'énergie.
Du standard au sur-mesure, dimensionné par notre bureau d'études
Chaque installation a ses dimensions : hauteur d'élévation, nombre de niveaux, longueur au sol, largeur de bande, pente, vitesse, types de produits et débit. Nos convoyeurs élévateurs existent en différentes largeurs et longueurs ; notre bureau d'études interne conçoit chaque projet sous CREO Parametric et dimensionne la structure en acier ou en inox, le moteur, la vitesse et les tasseaux au plus près de votre besoin, avec un tambour de pied réduit lorsque la place manque.
Vous portez un projet sans être spécialiste du convoyage ? Notre rôle est de traduire votre contrainte (combien de cartons, de bacs ou de sacs, à quelle hauteur, sur quelle longueur) en une solution technique claire, avec un devis, un ordre de budget et de délai. Matériel standard ou fabrication sur mesure : nous vous orientons vers la solution la plus adaptée à votre ligne, avec la fiche technique de chaque équipement.
Un partenaire pour toute la durée de vie de la ligne
Vulca Concept fabrique en France, à Hoerdt en Alsace, et s'appuie sur le réseau du groupe Netco. Nous concevons les convoyeurs en pensant aux techniciens qui les entretiennent, à partir de leur retour d'expérience. Remplacement de bandes, de courroies, de tasseaux, de rouleaux et de pièces détachées, maintenance préventive ou curative, dépannage 24h/24 et 7j/7 : votre installation reste disponible. Chaque convoyeur embarque une puce NFC qui donne accès en un geste à ses caractéristiques techniques (vitesse, débit, type de moteur), bien pratique pour commander la bonne pièce sans perdre de temps.
Parlons de votre projet d'élévation
Décrivez votre besoin : produits à élever, niveau de départ et niveau d'arrivée, longueur disponible, débit, environnement de travail. Nos chargés d'affaires reviennent vers vous sous 48h avec un devis adapté, du dimensionnement jusqu'à l'installation.
Ces solutions équipent notamment nos clients des secteurs des carrières et centrales à béton, du domaine agricole et de la logistique. Vous pouvez aussi parcourir l'ensemble de nos produits et convoyeurs.
